產品介紹

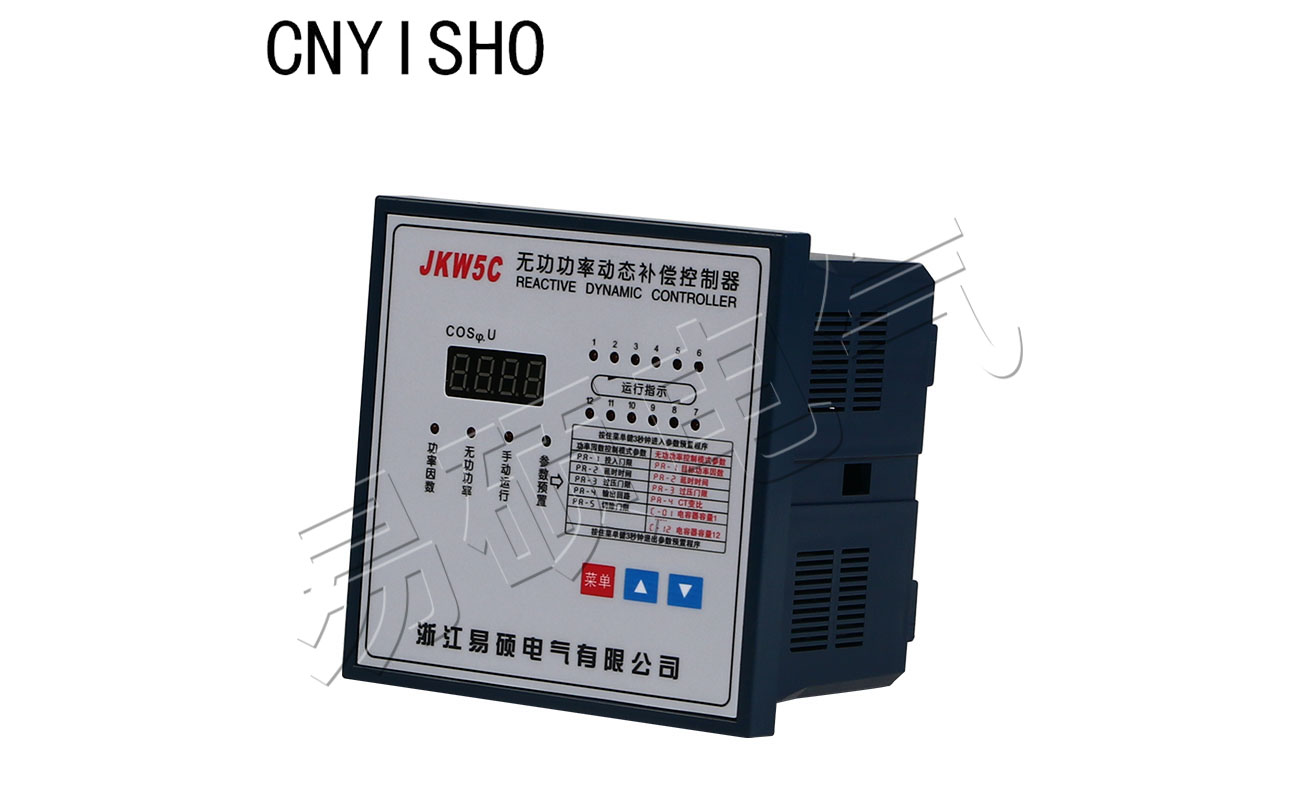

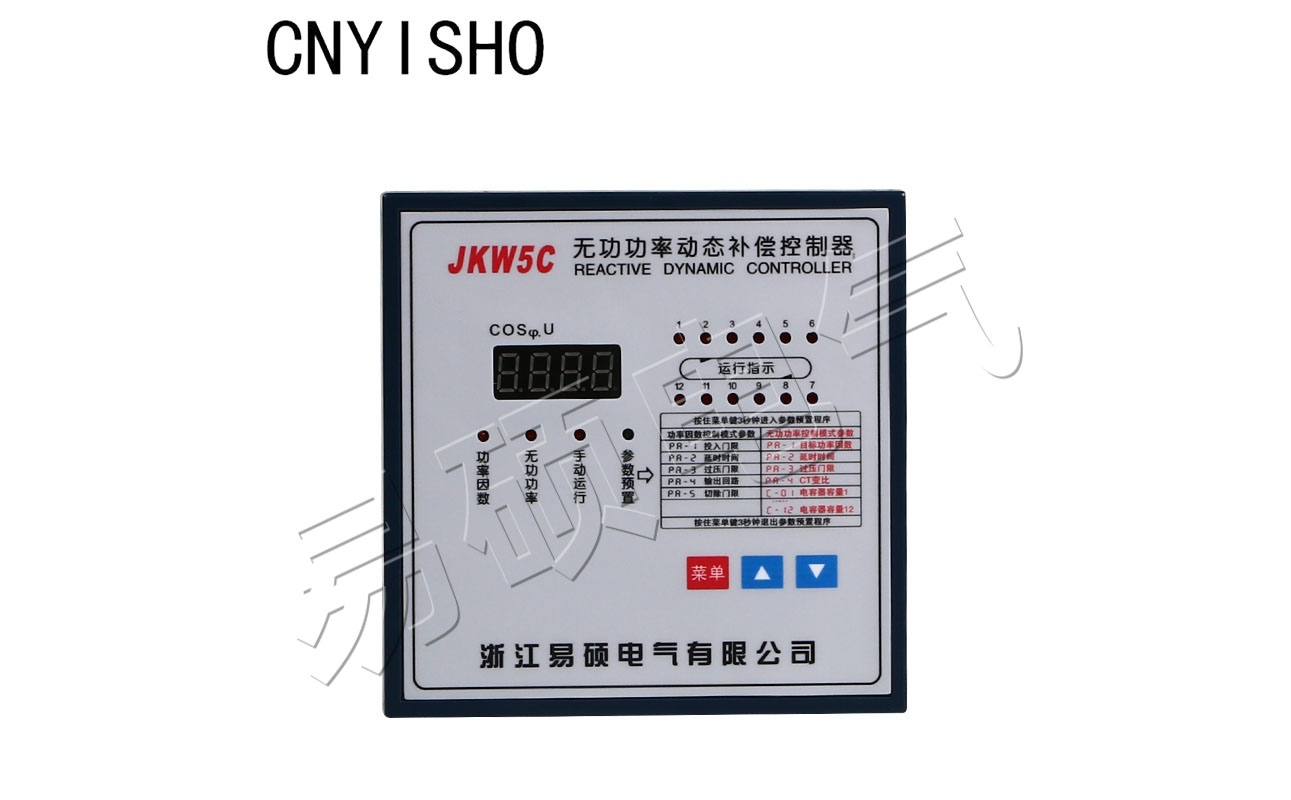

JKW系列無功功率動態補償控制器(簡稱控制器)是低壓配電系統補償無功功率的專用設備，依據中華人民共和國行業標準JB/T9663-1999及電力行標DL/T597-1996設計。其取樣物理量為無功功率，具有設計新穎、功能多、控性能好、可靠性高等優點，在國內同類產品中處于領先地位，為配電自動化提供了一種全新的設備.

使用條件

電源電壓：額定值為交流220或380v,波動不能超過±10%;

環境溫度：-25℃~55℃ ;

相對濕度：最大相對溫度為90%/(20℃時)

海拔高度：不超過2000m;

環境條件：無爆炸易燃的危險介質,無腐蝕金屬的氣體及損壞電氣絕緣的導電塵埃。

技術數據

1、基本參數

額定電壓：AC380/AC220V±10%;

額定電流：ACO-5A;

額定頻率：50Hz±5%

2、測量精度

靈敏度：100mA;

目標COSφ2預置：0.70-1.00；步長0.01；出廠預置0.95 ;

投切延時：1-250s ;

過保護：380-500/230-260V步長1V;回差6V;

欠壓保護：340V/180V ;回差6V ;

CT：50/5A-4000/5A ;步長1 ;

電容容量：0-125Kvar每支路出廠預置5Kvar;

觸電容量：每支路380V* 5A/220v*7A.

3、測量精度

電壓：±1.0% : 電流: ±1.0%

功率因數：=1.0% ;無功功率: ±2.0%
