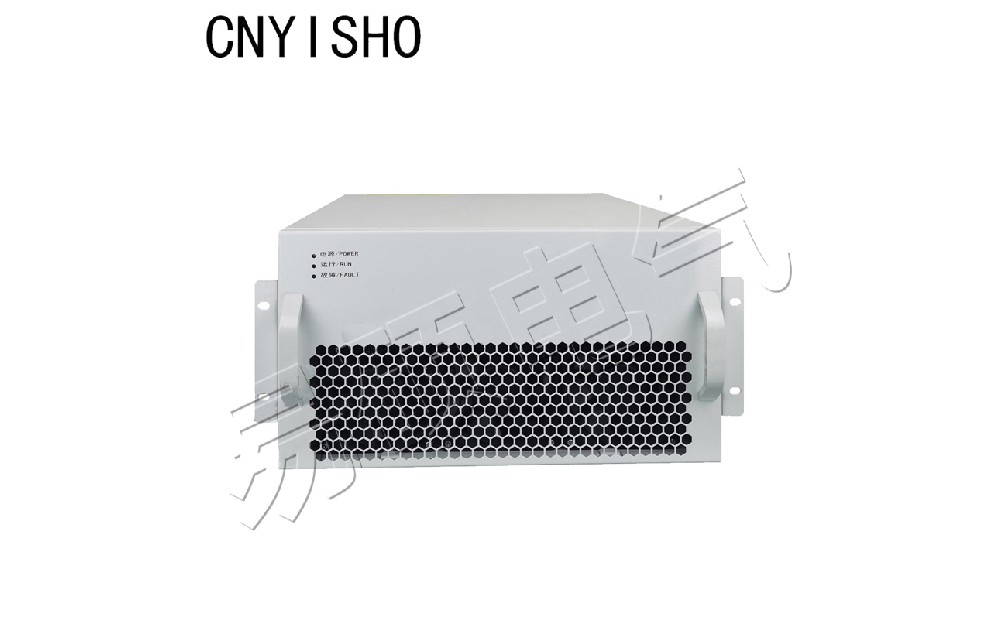

有源電力濾波器（Active Power Filter，簡稱APF）是一種用于動態抑制諧波、補償無功的新型電力電子裝置。它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償。其運行主要基于現代電力電子技術和高速DSP器件的數字信號處理技術。

有源電力濾波器主要由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理。這個處理過程將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖。

補償電流發生電路在接收到驅動脈沖后，會驅動IGBT或IPM功率模塊生成與電網諧波電流幅值相等、極性相反的補償電流，然后將該補償電流注入電網。這樣，補償電流與負荷電流中的諧波電流就會大小相等、方向相反，互相抵消，從而實現濾除諧波的功能，確保最終流入電網的電流是正弦波。

有源電力濾波器的運行方式使得其可以克服傳統的諧波抑制和無功補償方法（如LC濾波器）的缺點，實現動態跟蹤補償，既可以補償諧波，也可以補償無功。

在實際應用中，有源電力濾波器可廣泛應用于工業、商業和機關團體的配電網中，如電力系統、電解電鍍企業、水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場/港口的供電系統、醫療機構等。其應用能夠保障供電的可靠性，降低干擾，提高產品質量，增長設備壽命，減少設備損壞等。

請注意，雖然有源電力濾波器有許多優點，但其安裝、配置和運行都需要專業人員進行操作，以確保其能夠正常運行并發揮最佳效果。
