民用電氣設計中如何選擇電容器？在建筑電氣設計領域，供配電設備容量的選擇是至關重要的環節。在施工圖設計階段，有時為了考慮電氣設備未來發展的可能需求，會為設計能力預留一定的余量，這是合理的。但如果過大或過小，除了直接或間接增加工程造價外，還可能發生誤操作甚至在配電線路上施工造起電氣事故。

本文通過對供配電設備容量選擇、施工圖設計等具體情況的分析，闡述了建筑電氣設計范疇內的容量設計問題，并對其進行了分析影響因素及相應的解決方案，并為同行業提供一些信息。

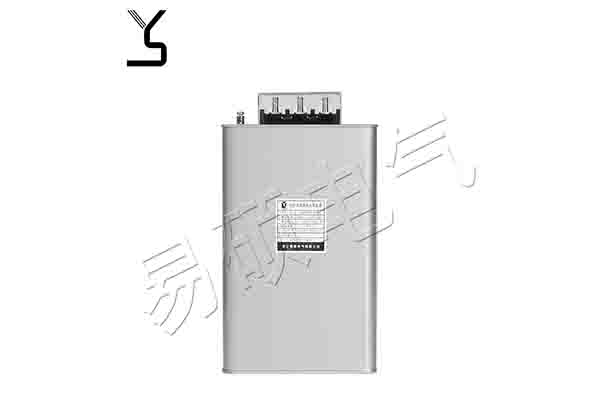

民用建筑電氣設計中低壓電力電容器的選擇：

當電抗率為7%的電抗器匹配時，電容器的額定電壓為480V。

當電抗率為14%的電抗器匹配時，電容為525V

原因如下：

1.電網電壓波動：

國家標準對電壓波動等級有以下規定：電壓等級A、B、c。

波動范圍分別為≤ 5%、≤ 7%和≤-20% ，≤ 10%.各地用電基本按照乙類網電壓等級在上述范圍內計算。

即極端條件下，由于聯絡線側電壓波動，電容器工作電壓已達到428V

U功=U制× (1+7%) = 400× 1.07 = 428 v。

2.串聯電抗器對電容器兩端的電壓有一部分的抬升的作用(電容器和電抗器組成的串聯電路中，電抗器存在電壓降，導致電容器上承受的電壓升高，通俗的講因為感抗和容抗上的電壓相位是成180度角的總電壓不變的情況下，一個下降另一個肯定要增加）

1.按照電抗率14%來計算：

U工作2=U工作1:/（1-K電抗率）=428/(1-0.14) =497.67V>480V

按照電抗率7%來計算：

U工作2=U工作1/（1-K電抗率）=428/（1-0.07) =460.22V

電容器不允許在過電壓的情況下長期運行，故而額定電壓高的電容器其使用壽命會大大加長。

因此，低壓電力電容器容量的選擇：

匹配電抗率為7%電抗器時，電容器額定電壓選擇480v。

匹配電抗率為14%電抗器時，電容器額定電壓選擇525V。

但如果用525V電容器匹配7%電抗器一定有偷容量的問題。
