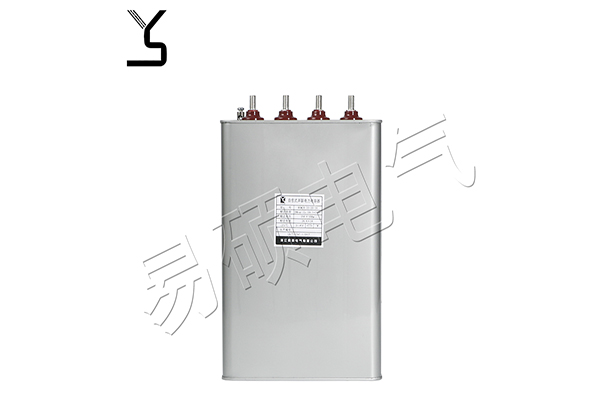

單相自愈式低電壓并聯電容器主要用途與適用范圍

自愈式低電壓并聯電容器適用于頻率50日z或60日z低壓電力系統，主要用于提高功率因數、減少無功 損耗、改善電壓質量，挖掘變壓器容量等。是國家大力推薦使用的最佳節電產品。

本產品符合：國家標準GB/T 12747.1&2-2015（我公司為本標準主要起草單位）。

工作條件

電容器從電源切除后一定要保證電容器剩余電壓降至j0%額定電壓才允許再次投入，通常情況這個時 間約需200s,所以控制器要選用帶有切除后再投入有再投鎖定時間功能的控制器。如果采用一般控制 器，要另裝快速放電設施。對于采用等電位投切開關的可以不受此限。

海拔高度不超過2000m0

環境溫度類別一25/C，最低溫度一25t，最高溫度C類，（最高不超過50CC, 24小時內溫度平均值不 超過40t，一年內溫度平均值不超過30'C)。電容器應保證在良好通風條件下工作，不允許在密閉不 通風環境下工作。

注：下標“L”表示電容器內置電抗線圈。較大容量電容器內不宜帶電抗圈，造成損耗及溫升過高，影響電容器使用壽命和能耗1曾加，不利于節能， 要限止涌流應采取其他辦法為佳，電容器內帶電抗線圈不能作抑制諧波用。

主要技術參數

額定電壓：230V, 400V, 450V, 480V, 525V, 690V, 750V, 1200V，其它電壓可特殊定貨。

額定容量：0.4-0.69kv的1-60kvar，其他電壓等級的容量另定。

額定頻率：50Hz或60Hz0

容量允差：-5％-+10%.

損耗角正切值：20℃時tanδ≤ 0.1％。

耐電壓：極間2.15倍額定電壓5秒鐘，極殼間2Un+2kV或3kV，取較高方，10秒，無永久性擊穿或閃絡。

最高允許過電壓：1.1倍額定電壓時，每24小時中不超過8小時；1.15倍額定電壓時，每24小時中不超過30分鐘；1 .2倍額定電 壓時，不超過5分鐘；1.3倍額定電壓時，不超過1分鐘。

最大允許電流：允許電流不超過1.3倍額定電流下運行。過渡過電流，考慮過電壓，電容正偏差以及諧波的影響，過渡過電流最大不超 過1.43倍額定電流接法：△角接，丫星接，丫星接中性點引出，川三節段式，單相式等各種接法，其他接法根據用戶需要商定。

自放電性能：電容器斷電后3分鐘剩余電壓從泛Un降至50V以下。

符合標準：GB/Ti 2747-2015, 1EC60831:2014。

結構特征

◆體積小、重量輕、安裝方便

采用優質耐高溫金屬化聚丙烯薄膜新材料作為介質，以及獨特的結構設計使電容器體積，重量僅為老產品的1/4和1/50

◆損耗低、發熱少、溫升低

采用新型噴金工藝和獨特的金屬化膜邊緣加厚技術，使電容器抗涌流能力大大加強，性能穩定，工作壽命大大延長，電容器自身能耗降低， 實際值低于0.08%，發熱少、溫升低，節能效果佳。

◆優良的自愈性能

介質局部擊穿能迅速自愈，恢復正常工作，使可靠性大為提高。

◆安全性

內裝自放電電阻和保險裝置，使用安全可靠。

◆干式結構不漏油，安全環保

采用最新研發的微晶蠟，常溫呈固態，滴溶點高于700C，整臺高真空下浸漬，在使用過程中性能穩定、不漏油、安全環保，不但具有 干式的結構特點，而且具有真空浸漬電容器的優點。此外，獨特的浸漬工藝使電容器運行更為可靠。

◆耐腐蝕防偽金屬外殼，美觀牢固

金屬外殼經特殊雙防腐處理，抗腐蝕性大大提高，獨特防偽設計，精細美觀。
