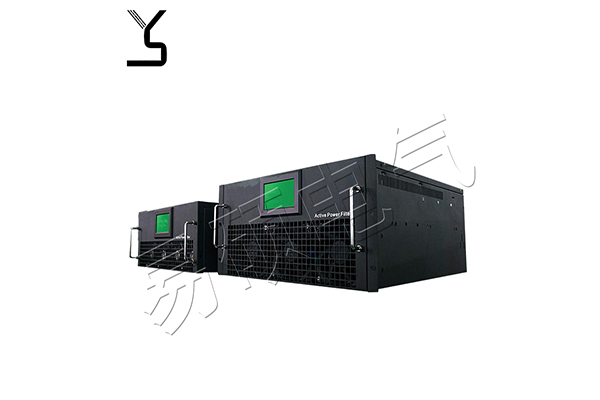

SVG定義：

靜止無功發生器，英文描述：static var generator，簡稱SVG。又稱動態無功補償發生裝置，或靜止同步補償器。是指由自換相的電力半導體橋式變流器來進行動態無功補償?shù)难b置。

原理：

SVG靜止無功發生器采用可關斷電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流。迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。作為有源形補償裝置，不僅可以跟蹤沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。

一、靜止無功發生器SVG主要功能

1) 動態補償電網無功功率，暫態響應時間小于1ms；

2) 動態抑制特定次（3，5，7，11次）電流諧波；

3) 可以瞬間提供一定有功功率，補償電網電壓跌落和閃變；

4) 并網后可以自動運行，不需要人員操作；

5) 中文圖形液晶顯示，人機界面清晰友好；

6) 具有完善的自診斷和監視功能，對故障可具體定位，方便調試；

7) 具有完善的軟硬件看門狗，保證裝置可靠運行；

8) 具有完善的在線運行狀態監視功能；

9) 準確測量并顯示系統當前的各個狀態量

二、靜止無功發生器SVG產品特點

● 快速響應能力

靜止無功發生器 采用了先進的算法，動態補償電網無功功率的暫態響應時間為1ms。

● 高度的可靠性

靜止無功發生器SVG 具有輸出過電流、直流側過電壓、直流側欠電壓、交流側過電流、交流側過電壓、IGBT死區保護以及IGBT綜合保護等多種保護功能，確保在系統或設備出現運行異常時，可靠地使設備退出運行或保護系統及設備。

● 大容量的補償能力

本產品做到不受限制地進行并柜擴容，使得對大容量諧波的補償成為可能，并且大大降低了成本。

● 簡單的操作方法和結構

靜止無功發生器SVG操作簡單，只需與負荷并聯入系統，無需進行其他的操作。內部結構簡潔，變流器為模塊化結構，易于安裝和維護，接入系統后，無需人工干預即可正常運行。

● 高性價比

全面國產化技術，控制器、變流器以及產品結構等方面具有自主的知識產權。

產品別名：無功補償裝置，無功補償，SVG，SVC，低壓無功補償，靜止無功發生器

三、靜止無功發生器SVG技術規格

SVG技術規格

電氣接線：三相三線，三四相線，單相

支持電壓等級：380V/690V/1000V/6KV/10KV/35KV

輸入電壓范圍 （V）：-30%~+30%

輸入頻率范圍 (Hz)：50/60HZ +/-5%

尺寸（mm,寬×高×深）：(800*800*2200)*2；壁掛式或更小尺寸可定制

多機并聯：不限（一臺主控）

進線方式：上進線/后進線

噪聲(dB)：<58

冷卻方式：智能風冷

運行溫度：-5℃~+45℃

儲存溫度：-40℃-+70℃

戶內空氣相對濕度：≤95%（無凝露）

海拔高度：1500m,1500~4000m之間，根據國際GB/T3859.2每增加100m，功率降低1%

防護等級：基本配置Idiv20,其余IP等級可定制

MTBF（平均無故障時間）:≥10萬小時

CT接線方式:負載側

電流互感連接:特制電流互感器TA

特定諧波次數補償:2～50次任意選擇，在液晶監控及后臺軟件監控均可實現

開關頻率:平均>=10KHz

控制方法:快速傅立葉變換FFT和瞬時無功

拓撲結構:三電平逆變

整機效率:≥97%

響應時間:≤5ms

補償三相不平衡負載:有

過載保護:有，自動限流在100%額定輸出

人機界面:7英寸LCD觸摸屏

通訊協議:RS485；Modbus/電總協議；干接點

故障記錄:有，500條
